Вашите предимства от използването на модулните тръбни системи Schmelzer

Името "Schmelzer" означава завършени продукти, доказали се в много съоръжения през годините. Нашите стандартни системи с фланцови краища се използват предимно за транспортиране на зърно и много други форми на биологични продукти.

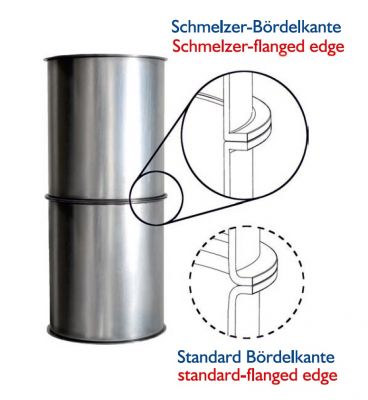

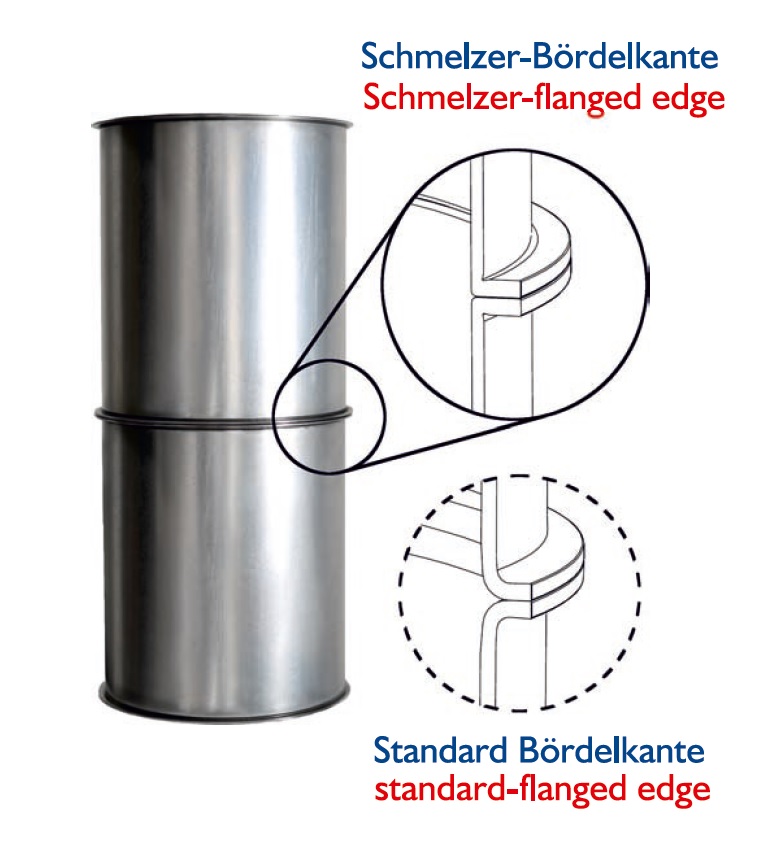

фланцов ръб - патентован от schmelzer

стандартен - фланцов ръб

Надлъжно заварените тръби с фолиран шев осигуряват висока степен на точност на формата и антикорозионна защита. Широката гама от нашите продукти дава възможност за замяна на монтираните тръби, както и надграждане на съществуващите съоръжения с много опции. Серийните продукти от каталога с диаметри от 100 mm до 400 mm са налични на склад и са на разположение по всяко време. Нашите най-съвременни съоръжения и нашият голям склад гарантират бърза достъпност до всички стандартни елементи.


Материали
Тръби: ламарина DX51
Фитинги: ламарина DC01 респ. DD 11
Други материали: налични при заявка


Площ
Всички тръби и фитинги на Schmelzer, като сегменти, разклонения, изходи, вътрешни клапани, Т-образни връзки, ротационни разпределители, адаптори и забавители на потока на зърното са горещо поцинковани с дебелина на покритието не по-малко 150 g/m2. При поискване ние предлагаме и други видове покрития.

Мерки и номинални стойности
Дължините на тръбите и диаметърът им са с номинални стойности. Действителната дължината е изобразена върху техническите чертежи.

Гранични стойности
Диаметрите на тръбите и закръгленията са съгласно DIN EN 10296 - Клас I.
Граничните стойности за дължините са съгласно DIN ISO 2768 Клас I-V.
Отклонението за ъглите на сегментите е ± 2 °

Връзки
Съединителните скоби са с дебелина 1 -3 mm и диаметър 100-400 mm. При поискване е възможно да се предоставят и други размери на връзките.

Специални компоненти
Възможно е да се произведат и специални тръбни компоненти.

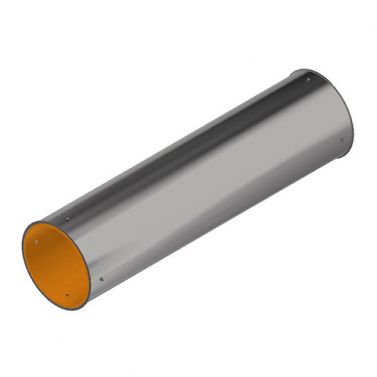

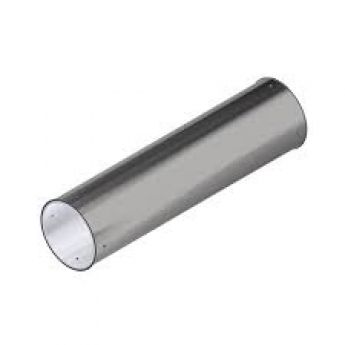

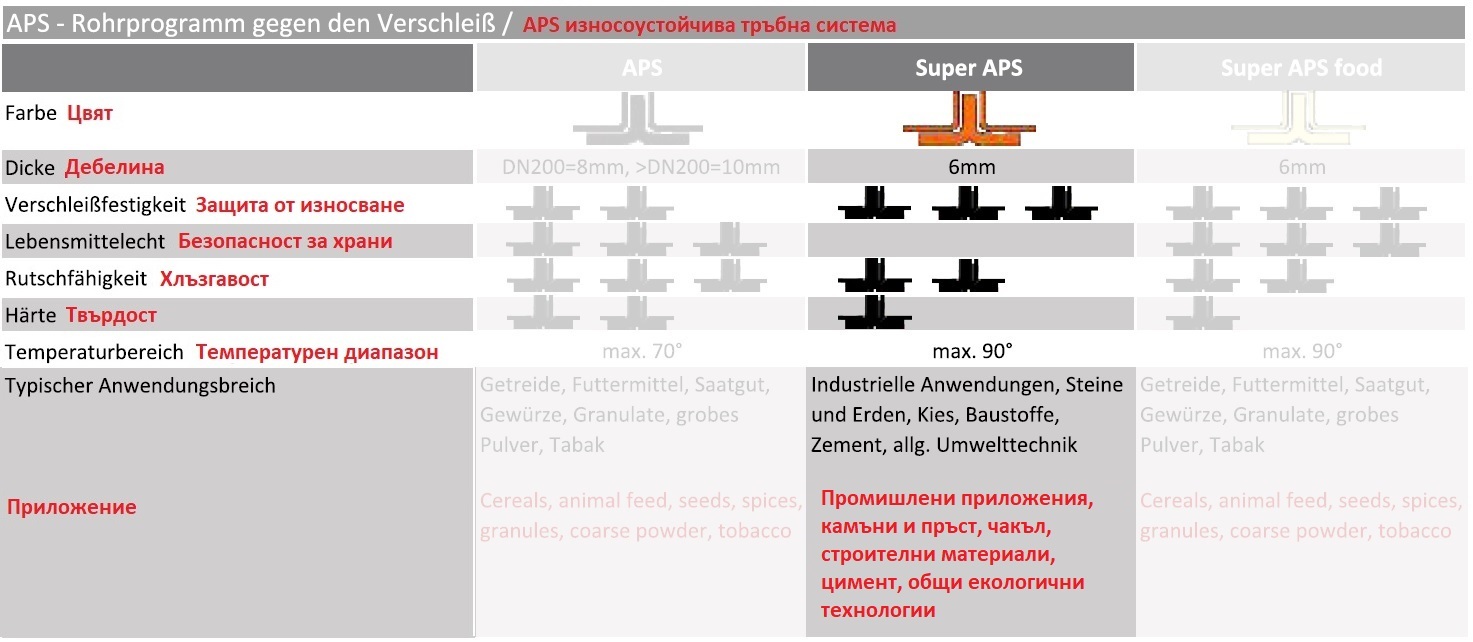

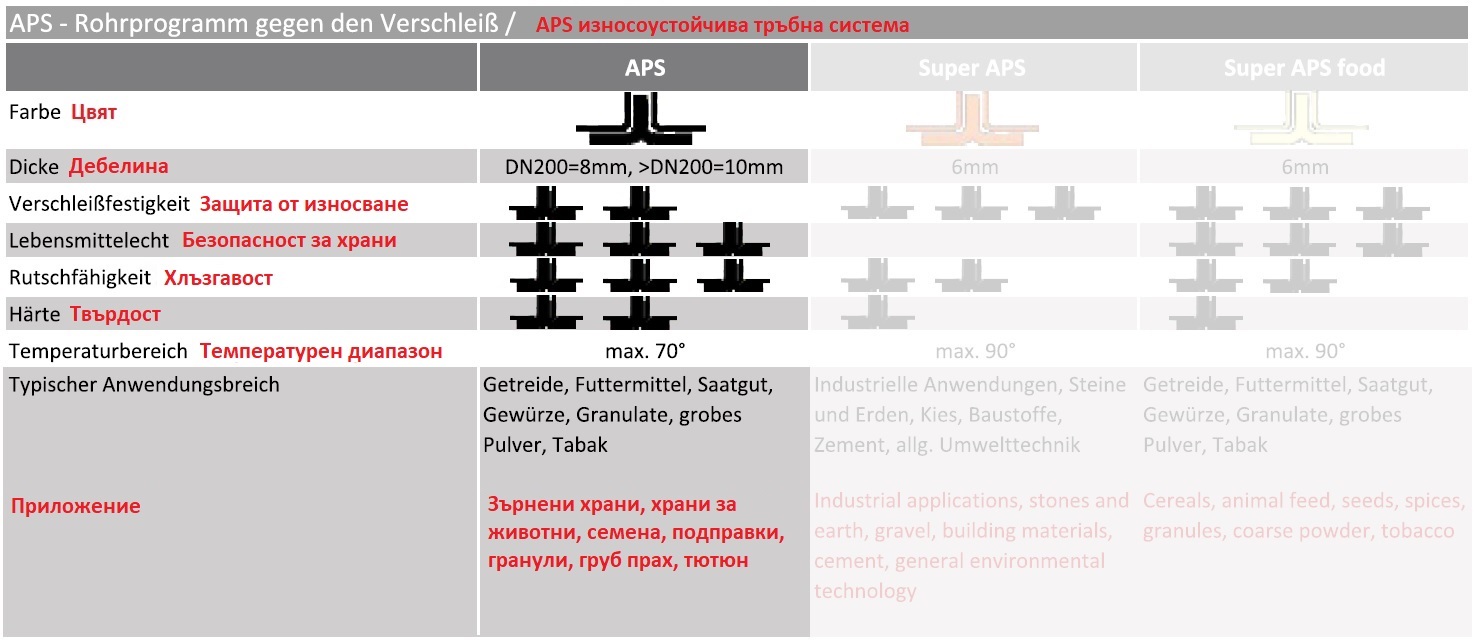

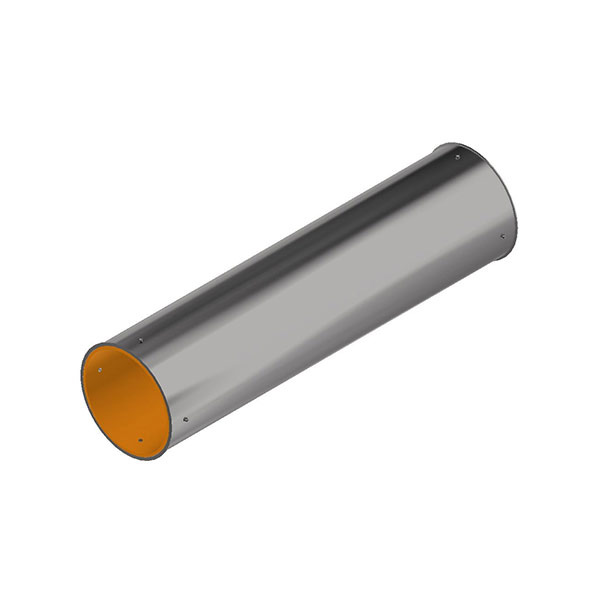

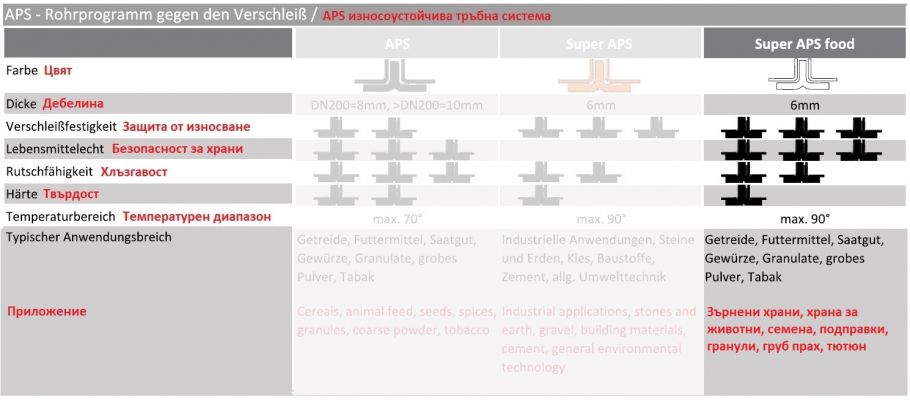

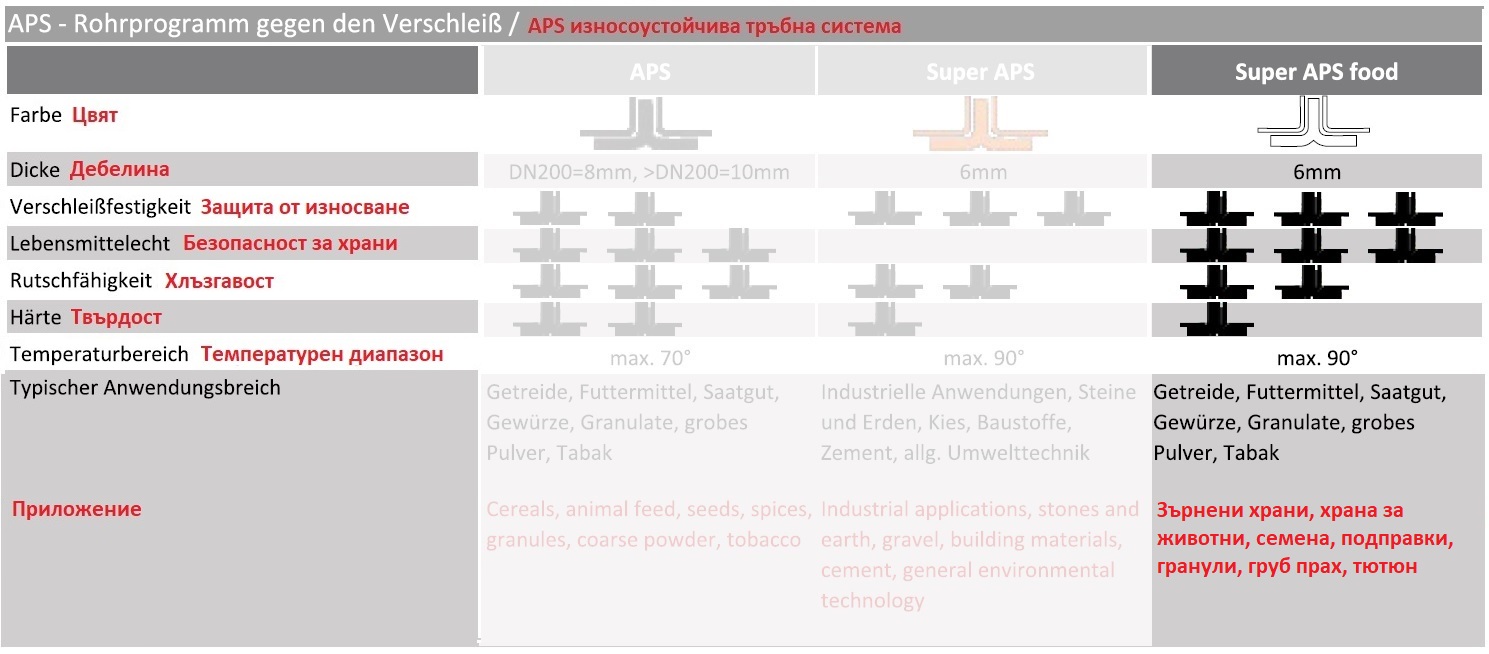

Износоустойчиви тръби

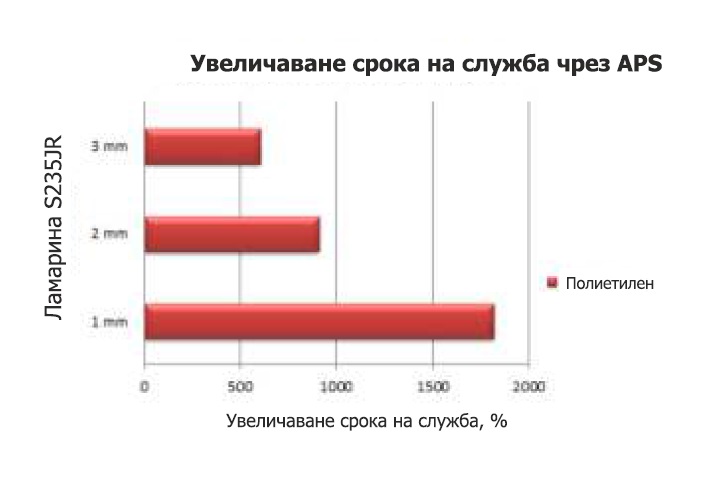

Широка гама от нашите продукти може да бъде оборудвана с APS система. Ние успяхме да увеличим срока на служба на снабдените с тази система продукти по най-икономически ефективния начин. Смяната на обшивката се извършва лесно и по всяко време.

Предимства

  • абсолютно кръгла форма
  • фланцов ръб Schmelzer
  • калибриран отвътре
  • ниско монтажно тегло
  • до 10 пъти по-дълъг срок на служба
  • лесен монтаж
  • безопасност на транспортираните храни

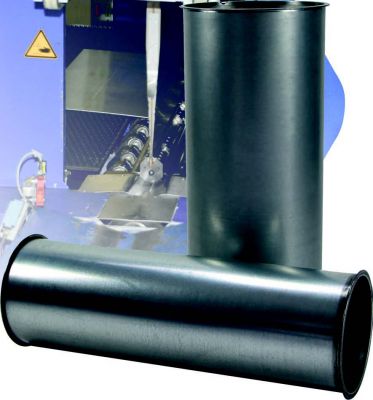

ASW тръбите са в основата на нашата модулна тръбна система. Различните номинални размери и диаметри позволяват сглобяването на тръбна система по заявка на клиента.
При всяко отклонение на потока от движещия се материал или неправилно позициониране на потока преминаващ по тръбите възниква абразивно триене по тях. Благодарение на прецизно изработения фланцов ръб и голямото закръгление на тръбите, ние намаляваме степента на това износване. Неизправностите вследствие на плътното свързване на тръбите са сведени до минимум.
Новият фланцов ръб, както и абсолютно кръглата форма (обикновено с отклонение по-малко от 0,5 мм) на тръбите осигуряват правилното им свързване със съединителните скоби.
Предимства:

  • абсолютно кръгла форма
  • фланцов ръб Schmelzer
  • калибрирани отвътре
  • лесен монтаж

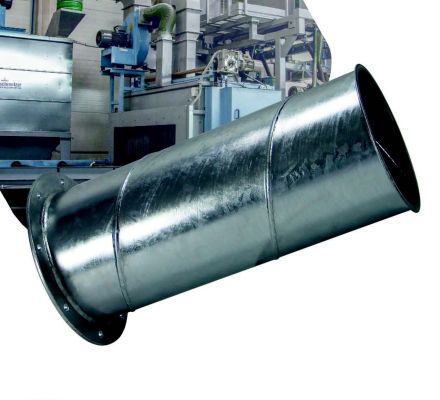

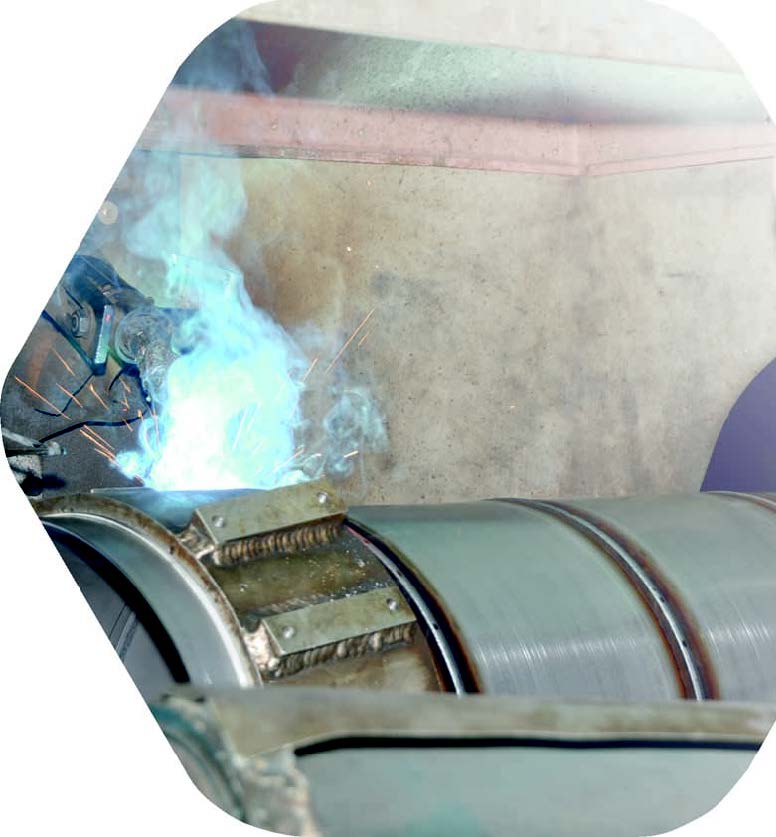

Нашите спирални (Helix) тръби са налични за изграждане на вашата тръбопроводна система. Този тип тръби могат да се изработят с дължина до 12 m, освен тези с нормална дължини.

Предимства:
големи дължини без опори (90% повече от тези досега)

  • абсолютно кръгла форма
  • липса на деформации в следствие на дължината и напречните шевове
  • по-малко свързващи точки при използване на тръби с дължина 12 m.
